Капризный Ванкель: почему Mazda возвращается к роторным моторам
Mazda – единственный автопроизводитель, кто не утратил интерес к роторно-поршневым двигателям (РПД). Японцы собираются представить на Токийском автосалоне концептуальное купе с такой силовой установкой. Несмотря на то, что выпуск единственной модели с РПД был прекращен еще три года назад, инженеры компании продолжили развивать это направление, и в 2013 году представили гибридно-роторный концепт.
Скорее всего, гибридная силовая установка будет стоять и под капотом токийского концепта, который в итоге превратится в серийный автомобиль. Когда – неизвестно, но Mazda уже зарезервировала название RX-9 для новой машины. Японский автопроизводитель далеко не первым увлекся роторными моторами, но впоследствии стал самым преданным поклонником этой схемы.
Скорее всего, гибридная силовая установка будет стоять и под капотом токийского концепта, который в итоге превратится в серийный автомобиль. Когда – неизвестно, но Mazda уже зарезервировала название RX-9 для новой машины. Японский автопроизводитель далеко не первым увлекся роторными моторами, но впоследствии стал самым преданным поклонником этой схемы.
NSU Spider
Работы над роторно-поршневым двигателем инженер Феликс Ванкель начал в 1951 году и дальше эта схема совершенствовалась специалистами немецкой компании NSU. Первый рабочий прототип завели только спустя 6 лет. В 1964 году NSU продемонстрировала свой первый роторный автомобиль – кабриолет Spider. Размещенный над задней осью силовой агрегат развивал 50 л.с. и разгонял машину до 100 км/ч за 14,5 секунды. Кабриолет оказался достаточно дорогим и за три года было выпущено чуть больше 2000 машин.
NSU Ro-80
В 1967 году NSU прекратила производство кабриолета и запустила новую роторную модель – изящный четырехместный седан Ro-80. Это был инновационный для того времени автомобиль c дисковыми тормозами, полуавтоматической трансмиссией с вакуумным приводом сцепления, блок-фарами и двухсекционным роторным мотором, приводящим в движение передние колеса. Двигатель при рабочем объеме в 1 литр развивал 115 л.с. и 162 Нм и разгонял довольно легкий (1210 кг) седан до 180 километров в час. В 1968 году Ro-80 получил титул «Автомобиль года», однако экзотический мотор оказался крайне ненадежным. А из-за нефтяного кризиса популярность прожорливого седана упала окончательно. Концерн VW, частью которого NSU стала в 1969 году, пытался доработать капризный мотор, но в 1977 году свернул выпуск модели и роторные разработки.
Как устроен роторный двигатель
Главная деталь в роторно-поршневом моторе – трехгранный ротор, который движется внутри цилиндра сложной формы и своими гранями отсекает изолированные объемы, где происходит сжатие, сгорание, расширение топливно-воздушной смеси и выпуск отработавших газов.
РПД устроен намного проще, чем обычный поршневой мотор. Он компактнее и легче, хорошо уравновешен и у него более высокая удельная мощностью. При этом роторно-поршневой мотор не обладает высоким ресурсом, требователен к качеству масла и склонен к перегреву. Он расходует больше топлива и менее экологичен.
Citroen GS Birotor
Когда недостатки двигателей Ванкеля еще не стали очевидны, многие компании заинтересовались тихим и компактным мотором. Citroen создал вместе с NSU компанию Comotor, занявшуюся выпуском РПД. Первым роторным «Ситроеном» стало купе M35 – небольшую партию этих автомобилей с гидропневматической подвеской передали лояльным клиентам для опытной эксплуатации. Вторая модель GS Birotor (или GZ) со 107-сильным двухроторным мотором пошла в серию в 1973 году. Однако ее продажи оказались низкими: роторный GS стоил на 70% больше стандартной модели и даже оказался дороже флагманского DS. При этом в условиях разразившегося нефтяного кризиса он расходовал слишком много топлива. Удрученный неудачей французский производитель выкупил обратно все GS Birotor и отправил их на слом, так что до наших дней сохранилось всего несколько машин.
Mercedes-Benz C111
Свой роторный прототип компания Mercedes-Benz представила во Франкфурте в 1969 году. Стеклопластиковое купе с дверями типа «крыло чайки» многим виделось как новая интерпретация легендарной модели 300SL. Однако автопроизводитель решил использовать прототипы этой серии для экспериментов с новыми типами силовых агрегатов. Первый автомобиль серии C111 c трехсекционным мотором развивал 280 лошадиных сил. Вторая машина с четырехсекционным агрегатом мощностью 350 л.с. уже могла разгоняться до 300 километров в час. Испытатели отмечали низкий уровень шума, однако инженерам так и не удалось справиться с перегревом и грязным выхлопом РПД. В итоге следующие С111 оснащались дизельными моторами.
Aerovette XP-895
General Motors также заинтересовался роторными двигателями и даже установил их ради эксперимента на компактную модель Vega. В 1972 году Джон ДеЛореан, возглавлявший Chevrolet, решил вернуться к идее среднемоторного суперкара, которую он до этого забраковал. Для концепта XP-895 два двухсекционных роторных мотора соединили вместе, получив четырехсекционный силовой агрегат мощностью 420 лошадиных сил. Кроме того, был создан еще вариант спорткара с двухсекционным мотором. Однако из-за нефтяного кризиса и невысокой надежности роторных двигателей работы по ним были свернуты. Спустя несколько лет среднемоторный суперкар, получивший имя Aerovette, снова собрались запустить в серию, но уже с обычным мотором V8.
Mazda Cosmo Sport
Компания Mazda дальше других продвинулась в применении роторных моторов - с ними связана и важная спортивная победа компании в Ле-Мане в 1991 году. Первый РПД на основе силового агрегата NSU был создан японцами 1963 году, а два года спустя компания запустила в серию купе Cosmo c двухсекционным 110-сильным двигателем. В последующие годы Mazda выпустила множество различных автомобилей с РПД, в число которых входили даже пикапы и автобусы. В основном у них был задний привод и только у мелоксерийного купе Luce R130 — передний.
Mazda RX-7
Изначально под индексом RX выпускались роторные версии обычных моделей Mazda, но с номера 7 он был зарезервирован под отдельную спортивную модель с РПД. Модель RX-7 производилась c 1978 года на протяжении 24 лет, сменила три поколения и разошлась тиражом более 800 000 машин. За счет увеличения рабочего объема, а также использования наддува сначала с одной, а потом и с двумя турбинами мощность моторов выросла со 100 до 280 лошадиных сил. RX-7 третьего поколения выступил в фильме «Форсаж» в качестве боевой машины Доминика (герой Вин Дизеля).
Mazda Eunos Cosmo JC
В 1990 году Mazda начала производство люксового купе Eunos Cosmo с трехсекционным роторным мотором. Благодаря двойному турбонаддуву, появившемуся на этой модели даже раньше, чем на купе RX-7, удалось снять с двух литров 300 лошадиных сил и добиться максимальной скорости свыше 250 километров в час. Кроме того, существовала и менее мощная версия с двухсекционным роторным мотором. Помимо передового двигателя, новшеством стала и спутниковая навигация. Однако несмотря на все достоинства, разработка Eunos Cosmo JC обошлась компании в астрономическую сумму.

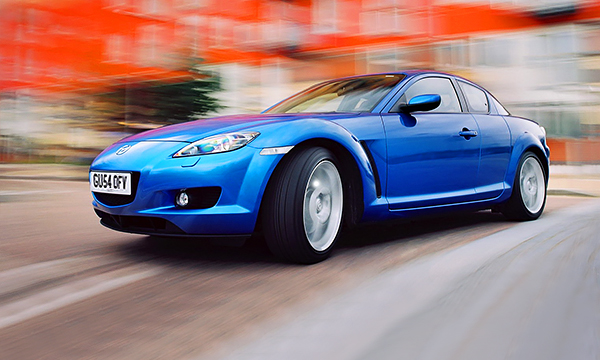

Mazda RX-8
Новое роторное купе, представленное в 2003 году, отличалось необычным кузовом с дополнительными распашными створками, облегчающими посадку на задний ряд. На этот раз японская компания отказалась от турбонаддува, зато смогла снизить расход бензина и масла нового роторного мотора Renesis и вписать его в экологический класс Евро-4. Тем не менее, силовой агрегат мощностью 192 или 240 л.с. обеспечивал легкой машине неплохое ускорение. В 2003 году новый РПД был удостоен звания «Двигатель года». Однако после ужесточения экологических норм Mazda была вынуждена прекратить продажи этой модели в Европе, а без европейского рынка производство RX-8 становилось нерентабельным. Тем не менее, компания продолжила опыты с РПД.
ВАЗ-415
Волжский автозавод стал одной из немногих автомобильных компаний, серийно выпускавших автомобили с РПД. С начала 1990-х моторы, разработанные специальным конструкторским бюро тольяттинского предприятия, ставились по заказу МВД и ФСБ на передне- и заднеприводные ВАЗы, «Москвичи» и «Волги». Внешне эти автомобили были ничем не приметны, зато легко могли догнать обычный автомобиль с поршневым мотором. Например, «восьмерка» с РПД мощностью 134 л.с. разгонялась до 100 км/ч всего за 8,5 секунды. Позже роторные машины мог приобрести любой желающий у официального дилера ВАЗа, однако спрос оказался небольшим – автомобили были дорогими и требовали частого обслуживания.
Hercules Wankel
Устанавливались роторные моторы и на мотоциклы, первой в 1974 году стала компания Hercules. Мотор байка W-2000 с воздушным охлаждением развивал 27 лошадиных сил. Роторные мотоциклы с жидкостным охлаждением выпускали серийно компании Norton и Suzuki, а компания Van Veen использовала для своей эксклюзивной модели автомобильный РПД производство Comotor. А в СССР ограничились экспериментами с двигателями Ванкеля на тяжелых мотоциклах.
Правила жизни роторных двигателей
Алексей Вуль, инженер, разработчик бесшатунных двигателей, участвовал в калибровке роторно-поршневых моторов ВАЗа:- Роторно-поршневые моторы сыграли определенную роль в те временя, когда людей не так сильно волновали экологические показатели.
- Любой двигатель внутреннего сгорания представляет собой три важнейших функциональных блока. Первый – сосуд переменного объема. Второй – система газообмена и топливоснабжения. Третий – механизм, который преобразует удобную для газов форму движения во вращение выходного вала. Попытки совместить эти вещи в едином узле, как правило, заканчиваются потерей либо КПД, либо ресурса.
- За время впуска воздух должен совершить несколько оборотов для более тщательного перемешивания топлива. В двигателях со сложной камерой сгорания, а роторно-поршневые моторы относятся именно к таким, непонятно, как этот воздух крутится.
- Когда плохо смазываемая уплотняющая кромка пересекает выхлопное окно, получается прострел горячих газов через узкую щель со сверхзвуковой скоростью - возникает газовая эрозия.
- Сколько вы можете отыграть на роторно-поршневом моторе? 70-100 килограммов? Но эти же килограммы без нечеловеческих усилий вы сможете отыграть на каких-то других элементах конструкции.
- Существует много разных сценариев, с помощью которых можно получить отличный с точки зрения КПД и экологии термодинамический цикл. А уже после этого стоит садиться и думать, как сделать под него совершенное «железо». А если мы будем исходить из конструкции мотора, то потратим 70 лет, уйму денег для того, чтобы спасти довольно затейливую, но не очень перспективную идею.
- Я не верю, что Mazda или все прогрессивное человечество смогут толково решить проблему РПД и обеспечить пробег в полмиллиона километров.
Евгений Багдасаров
