Сайлентблок: что это, зачем нужен и когда менять

Ни один современный автомобиль для дорог общего пользования не обходится без сайлентблоков. Несмотря на простоту конструкции, они выполняют очень важные функции
Фото: Shutterstock
Фото: Shutterstock

Управляемость автомобиля, комфорт и безопасность передвижения напрямую зависят от качества и состояния сайлентблоков.

Что такое сайлентблок

Сайлентблок — это шарнир, который предназначен главным образом для уменьшения вибраций и смягчения толчков, передающихся на кузов и в салон автомобиля. Собственно, «silent block» и переводится с английского как «тихий блок». Сайлентблоки, применяемые в ходовой части, отвечают также за сохранение оптимальной траектории перемещения колес, что напрямую влияет на управляемость автомобиля и безопасность движения особенно в ситуации, когда требуется выполнить резкий маневр.

Конструктивно сайлентблок состоит как правило из двух металлических втулок (обойм), прочно соединенных с проставкой из демпфирующего материала, в качестве которого применяется резина или полиуретан. Сайлентблоки устанавливаются:

  • В рычагах передней и задней подвески.
  • В качестве втулок стабилизаторов поперечной устойчивости.
  • В качестве узлов крепления амортизаторов, двигателя и компонентов трансмиссии.

Виды сайлентблоков

В зависимости от особенностей конструкции различают несколько видов сайлентблоков:

  • Классический с цельной демпфирующей проставкой, двумя или одной (чаще внутренней) втулками.
  • С технологическими полостями в резиновой проставке для оптимальной работы рычага подвески на кручение.
  • Сайлентблоки с крепежными проушинами (их часто выполняют несимметричными) вместо втулок под болт.
  • Плавающие, являющиеся близкими родственниками шаровых опор, обеспечивают бОльшую подвижность соединяемых деталей и лучшую плавность хода. Такие сайлентблоки как правило используются в поворотных кулаках ступиц, но встречаются и в рычагах подвески.

Достоинства и недостатки резиновых и полиуретановых сайлентблоков

По типу материала, из которого изготовлена демпфирующая проставка, различают резиновые и полиуретановые сайлентблоки. У каждого из них имеются свои достоинства и недостатки.

Рычаг подвески с сайлентблоками
Втулка стабилизатора поперечной устойчивости
Сайлентблок узла крепления амортизатора
Сайлентблок, подушка двигателя
Классический цельный сайлентблок
Сайлентблок с технологическими полостями в резиновой проставке
Сайлентблок с крепежными проушинами
Плавающий сайлентблок
Комплект резиновых сайлентблоков

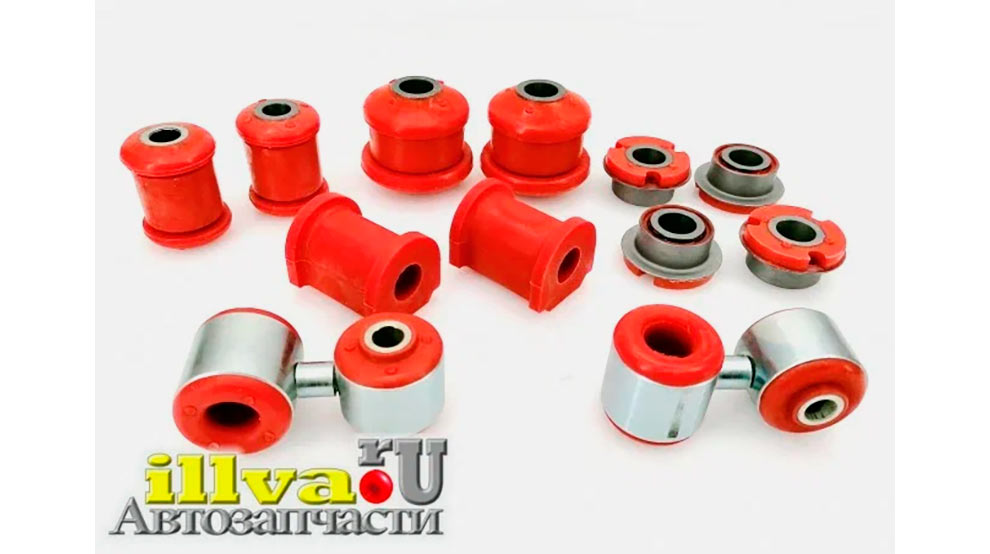

Полиуретановые сайлентблоки
Изношенный сайлентблок
Замена сайлентблока
Рычаг подвески с сайлентблоками
Втулка стабилизатора поперечной устойчивости
Сайлентблок узла крепления амортизатора
Сайлентблок, подушка двигателя
Классический цельный сайлентблок
Сайлентблок с технологическими полостями в резиновой проставке
Сайлентблок с крепежными проушинами
Плавающий сайлентблок
Комплект резиновых сайлентблоков
Полиуретановые сайлентблоки
Изношенный сайлентблок
Замена сайлентблока
Рычаг подвески с сайлентблоками
Втулка стабилизатора поперечной устойчивости
Сайлентблок узла крепления амортизатора
Сайлентблок, подушка двигателя
Классический цельный сайлентблок
Сайлентблок с технологическими полостями в резиновой проставке
Сайлентблок с крепежными проушинами
Плавающий сайлентблок
Комплект резиновых сайлентблоков
Полиуретановые сайлентблоки
Изношенный сайлентблок
Замена сайлентблока

Резиновые сайлентблоки

Классические, проверенные временем сайлентблоки устанавливаются на моделях, которые сходят с конвейеров автозаводов. К числу достоинств таких шарниров можно отнести:

  • Невысокую стоимость.
  • Способность работать в больших амплитудах деформации и обеспечить лучшую плавность хода.

Среди «минусов»:

  • Не самая высокая устойчивость к низким температурам и воздействию масел, топлива, антигололедных реагентов.

Полиуретановые сайлентблоки

Этот тип сайлентблоков пришел из автоспорта, где в приоритете управляемость, которая напрямую связана с жесткостью шарнира. Соответственно, установка полиуретановых сайлентблоков на обычный автомобиль дает достаточно контрастный эффект. На «плюсовой» чаше весов:

  • Улучшение управляемости, ощутимое в экстремальных режимах при условии замены всех сайлетблоков на полиуретановые.
  • Высокая устойчивость полиуретановых сайлентблоков к ударным и вибронагрузкам, перепадам температур и воздействию химикатов.
  • Увеличение ресурса шарниров до пяти раз относительно резиновых сайлентблоков, но лишь при строгом соблюдении правил установки.

В любом случае, на «минусовой» чаше весов окажутся:

  • Увеличение жесткости подвески, которое становится еще более выраженным при минусовых температурах.
  • Заметно бОльшая цена полиуретановых сайлентблоков относительно резиновых аналогов.

Срок эксплуатации сайлентблоков

100 000 км — таков средний срок эксплуатации сайлентблоков ходовой части. Но это в идеальных условиях. Российские дорожно-климатические реалии диктуют необходимость проверки таких шарниров при вдвое меньшем пробеге. Особенно это касается регионов с экстремально холодными зимами и большой амплитудой перепадов температур, таких как Якутия.

Сайлентблок — это шарнир, который предназначен для уменьшения вибраций и смягчения толчков, передающихся на кузов и в салон автомобиля
Сайлентблок — это шарнир, который предназначен для уменьшения вибраций и смягчения толчков, передающихся на кузов и в салон автомобиля (Фото: Shutterstock)

Ремонту отслужившие свое сайлентблоки не подлежат. Выход один — замена, и с ней лучше не затягивать. Отступление от этого правила чревато не только ухудшением комфорта, управляемости и снижением безопасности, но и существенными дополнительными затратами. Пришедший в негодность сайлентблок способен постепенно деформировать свое посадочное место, что обернется необходимостью менять рычаг подвески в сборе. Кроме того, ходовая часть автомобиля — взаимосвязанный механизм, и запоздалая замена сайлентблока грозит вызвать цепную реакцию ускоренного износа шаровых опор, наконечников рулевых тяг и самой рейки.

Причины выхода сайлентблоков из строя

Сайлентблоки выходят из строя по разным причинам, среди которых есть вполне очевидные и не очень. Как выглядит этот «черный список»?

  • Стиль вождения «Чем выше скорость, тем меньше ям». Следует помнить, что до 90% нагрузки, которая приходится на элементы подвески при проезде неровностей, воспринимается сайлентблоками ходовой части с понятными последствиями для таких шарниров.
  • Чрезмерно осторожная манера вождения также вредна, особенно для сайлентблоков с резиновыми проставками. Они быстро утрачивают эластичность, поскольку работают в очень узком, неоптимальном диапазоне амплитуд.
  • Затяжка болтов крепления рычагов подвески на вывешенном на подъемнике автомобиле облегчает выполнение операции, но заставляет центральную втулку шарнира постоянно испытывать нагрузку. При проезде неровностей она может превысить критический порог и произойдет отрыв обоймы от демпфирующей проставки. Особенно велик риск такого развития событий при установке сайлентблоков с полиуретановым наполнителем, который — в отличие от резинового — не выдерживает больших амплитуд деформации.
  • Установка полиуретановых сайлентблоков без внешней обоймы в рычаги подвески из достаточно податливого алюминия может привести к тому, что шарнир просто выбьет из посадочного места при сильной ударной нагрузке.
  • Повреждение резиновой проставки химически активными маслами, топливом, антигололедными реагентами.
  • Неправильный монтаж сайлентблоков с технологическими полостями в резиновой проставке. Установочные метки на таких шарнирах и рычагах подвески должны совпадать, чтобы нагрузка распределялась равномерно по рабочей поверхности сайлентблока.
  • Установка втулок стабилизаторов поперечной устойчивости без предварительной смазки ведет к усиленной выработке штанг в месте контакта, особенно при использовании втулок из более жесткого, чем резина, полиуретана.
  • Превышение срока эксплуатации, установленного с поправкой на условия движения.

Как проявляют себя дефекты сайлентблоков

Определить, что сайлентблоки ходовой части отслужили свое, можно как по поведению автомобиля, так и с помощью визуального осмотра. В последнем случае шарниры должны быть очищены от грязи, а основное внимание следует уделить проверке состояния демпфирующих проставок, поскольку металлические втулки повреждаются очень редко. Что дает повод задуматься о замене сайлентблоков?

  • Крены автомобиля при движении по прямой и на торможении.
  • Усиление вибраций при движении.
  • Увеличение жесткости подвески.
  • Скрипы и стуки в подвеске.
  • Увеличенный износ боковых секций протектора шин.
  • Трещины, разрывы в демпфирующих проставках.
  • Увеличенный люфт рычагов подвески.
